MILANDR
Артикул: 19002

LDM-K1986BE92QI-H

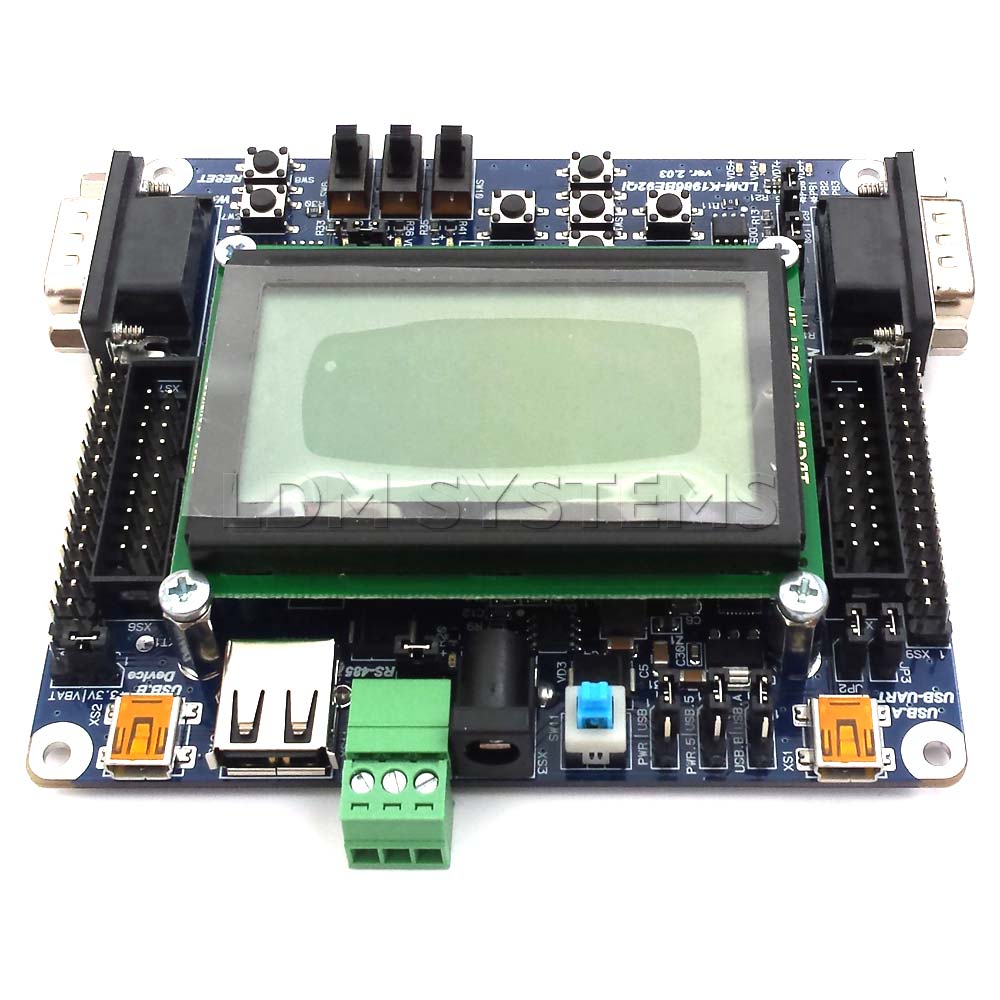

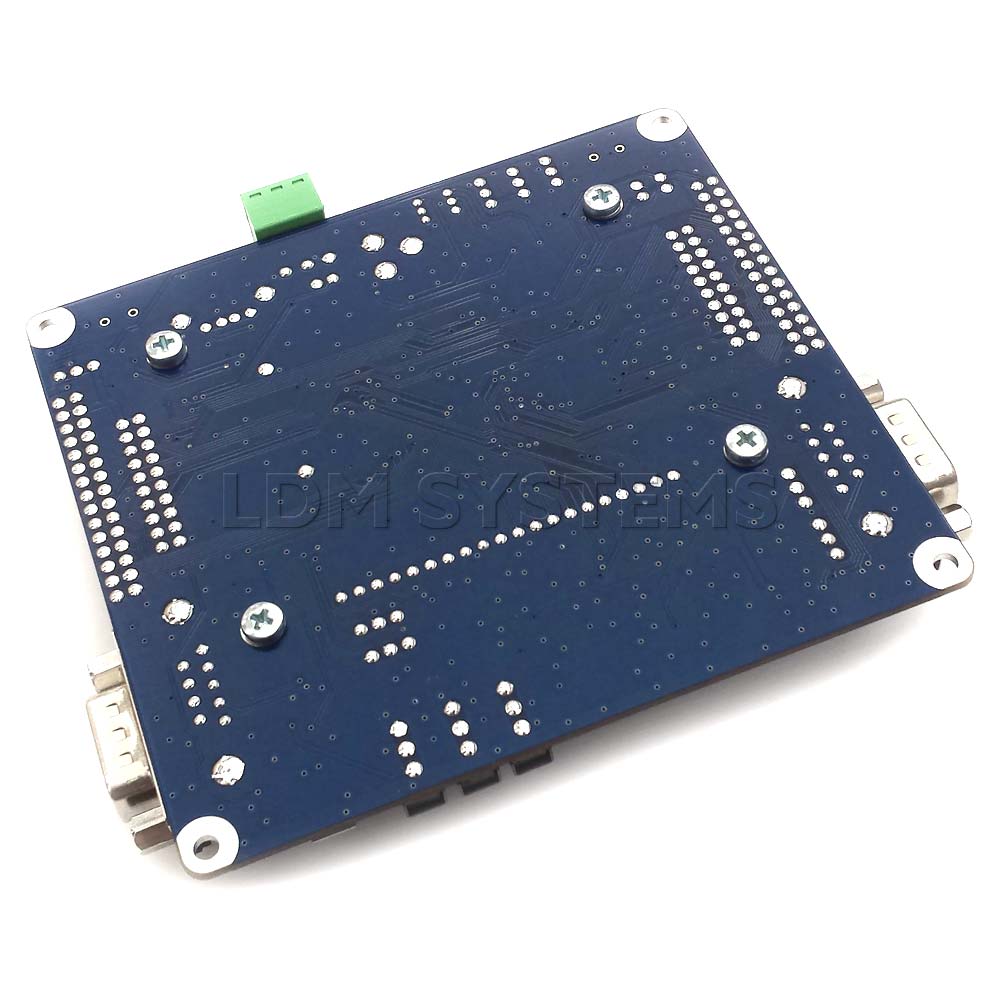

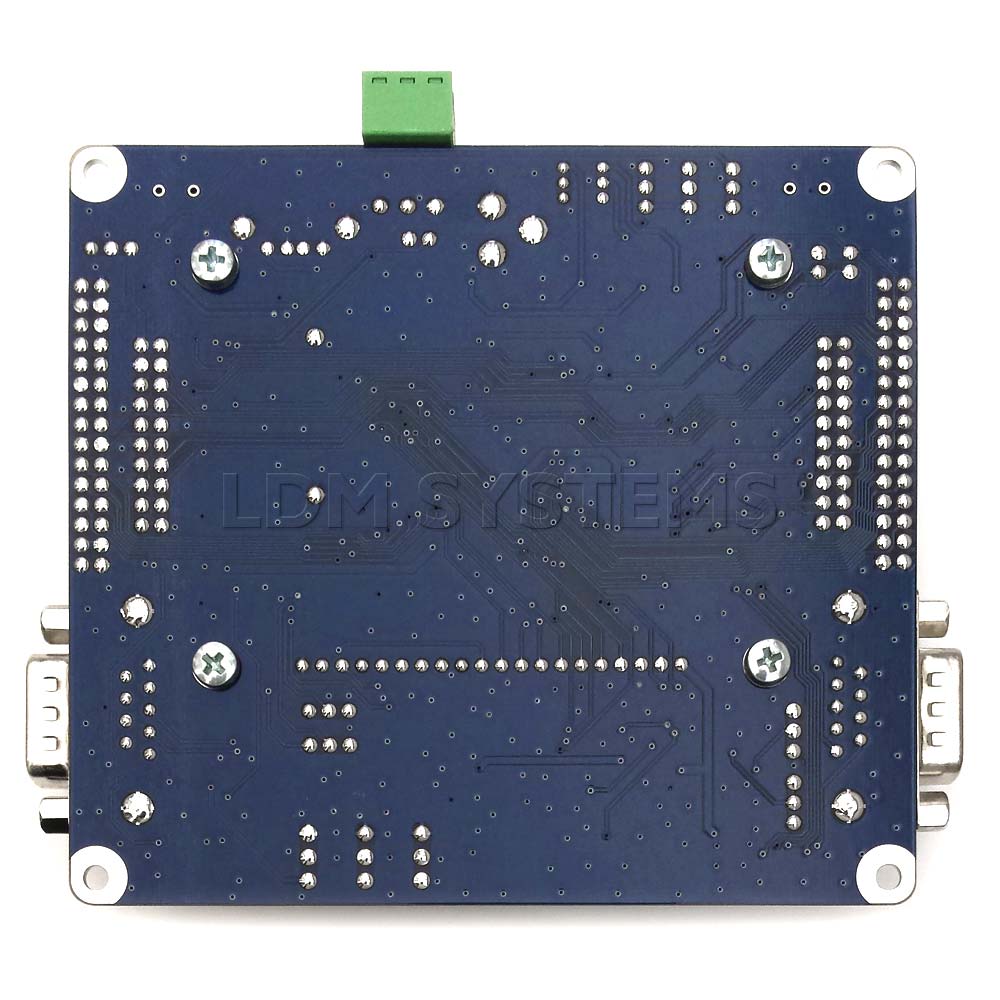

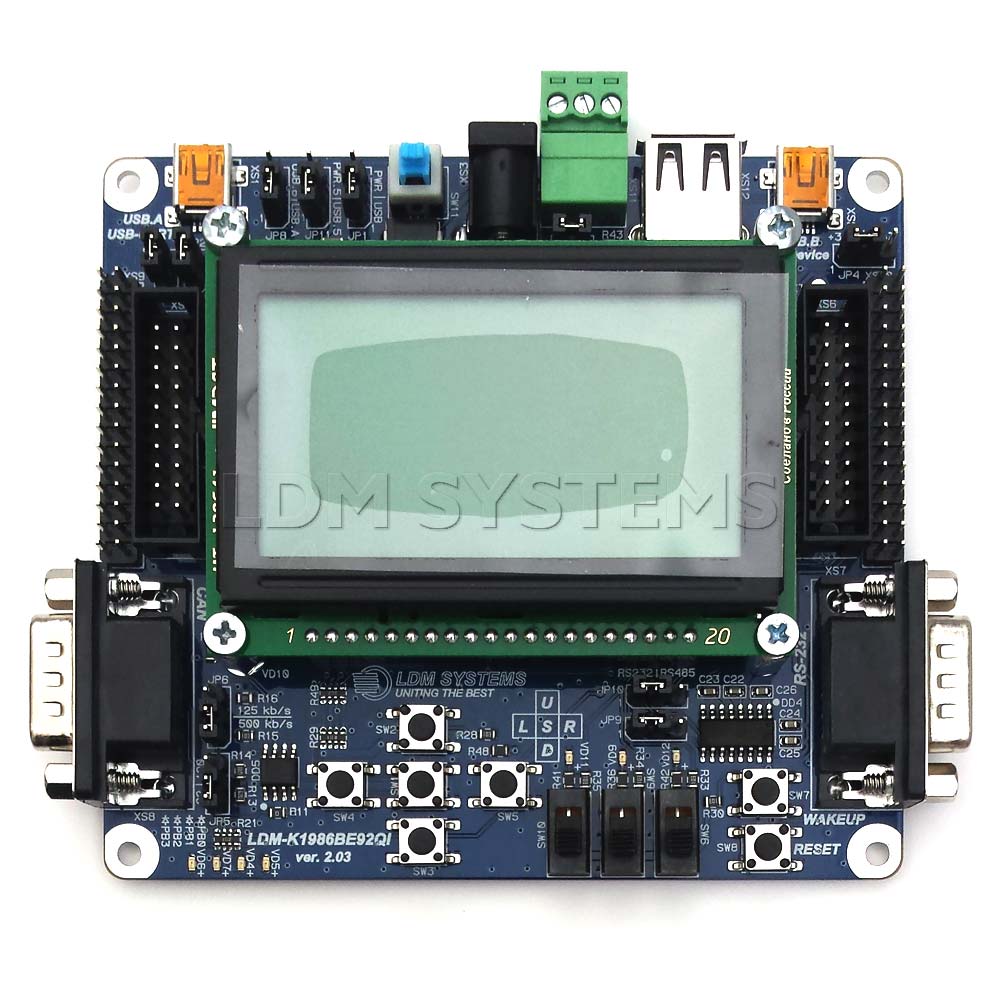

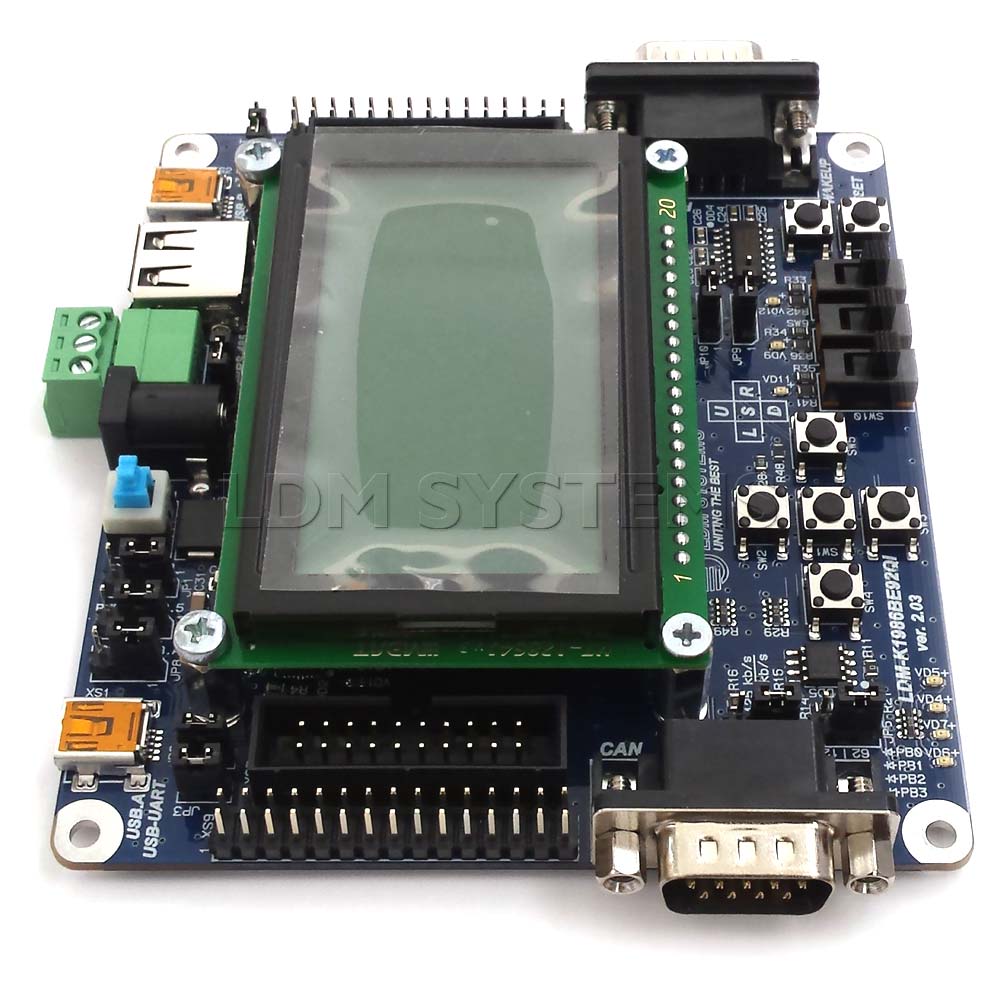

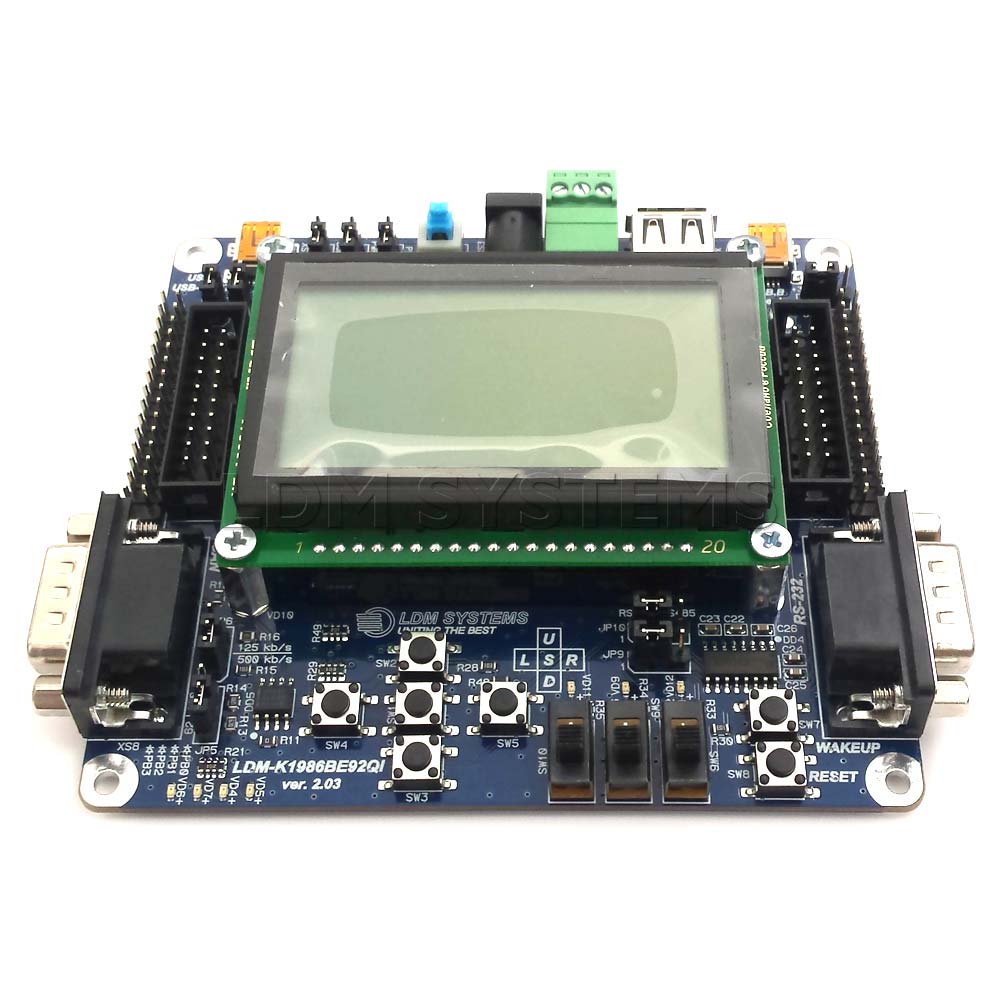

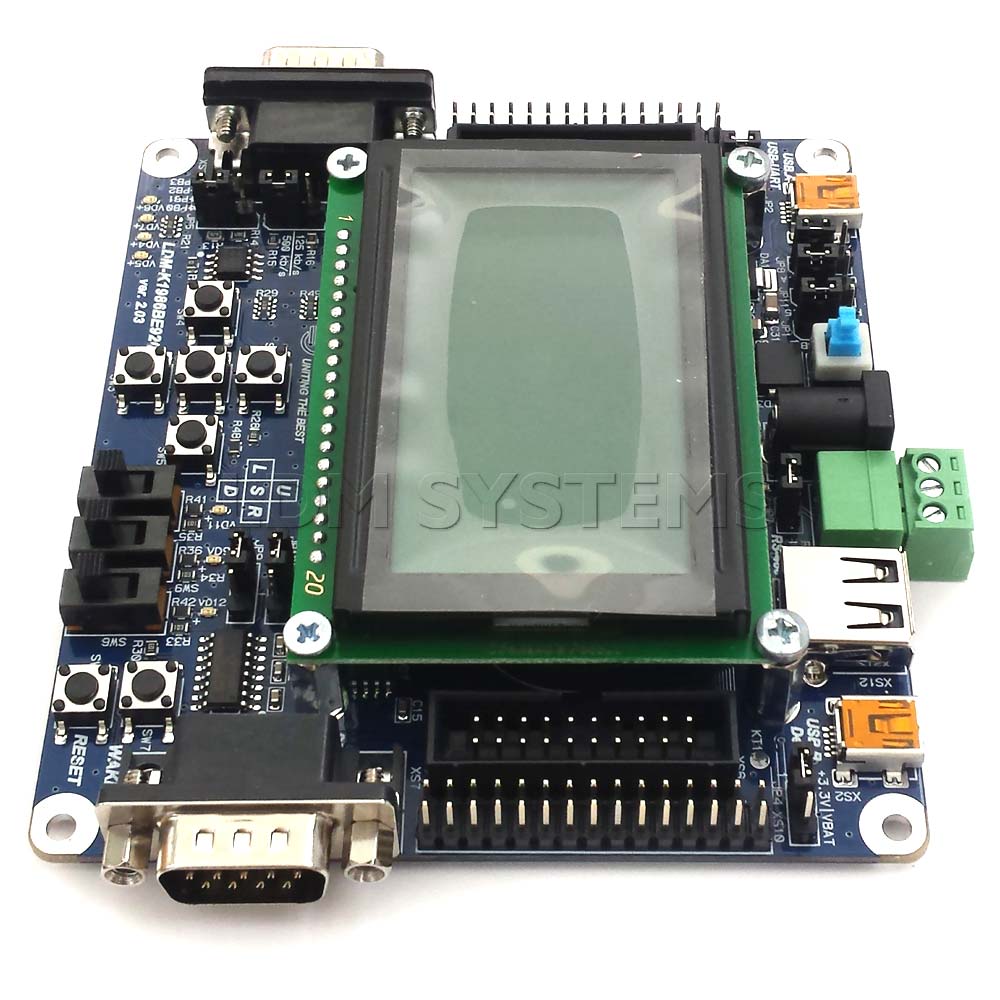

Отладочная плата MILANDR
(7)

ARM Cortex-M3, 32 бит, K1986BE92QI, LQFP-64, 127х102х22 мм, 43 линии I/O (Полная комплектация)

Есть в наличии
Купить
шт.

от 1 шт - 9 800 руб.

от 5 шт - 9 600 руб.

от 10 шт - 9 300 руб.

9 800 руб.

Мы принимаем:
  • Отладочная плата LDM-K1986BE92QI-H
  • Отладочная плата LDM-K1986BE92QI-H
  • Отладочная плата LDM-K1986BE92QI-H
  • Отладочная плата LDM-K1986BE92QI-H
  • Отладочная плата LDM-K1986BE92QI-H
  • Отладочная плата LDM-K1986BE92QI-H
  • Отладочная плата LDM-K1986BE92QI-H
  • Отладочная плата LDM-K1986BE92QI-H
  • Характеристики
  • Документация
  • Отзывы (7)

Характеристики LDM-K1986BE92QI-H

Тип: Отладочная плата
Архитектура контроллера: ARM Cortex-M3, 32 бит
Семейство контроллера: MILANDR Cortex-M3
Маркировка контроллера: K1986BE92QI
Габаритные размеры (ДхШхВ): 127х102х22 мм
Макетное поле (шаг 2.54 мм): Нет
Корпус контроллера: LQFP-64
Количество линий I/O: 43
Кварцевый резонатор: 8 МГц
Встроенный программатор: USB-UART
Встроенный порт USB: 1
АЦП: 12 бит, 8 каналов
ЦАП: 12 бит, 1 канал
FLASH программ: 128 Кб
SRAM: 32 Кб
Интерфейс USB-UART: 1
Интерфейс USB 2.1 Device: 1
Интерфейс RS-232: 1
Интерфейс RS-485: 1
Интерфейс CAN: 1
Дисплей: MT-12864J
Батарея + 32,768 кГц: Есть
Разъем JTAG: 2
Разъем USBA-1J Host: 1
Вес: 145 г
Вес с упаковкой: 265 г

Документация на LDM-K1986BE92QI-H

Руководство по эксплуатации LDM-K1986BE92QI(7.12 МБ)

Схема LDM-K1986BE92QI(131 КБ)

Описание к контроллеру K1986BE92QI(8.42 МБ)

USB-UART загрузчик(250 КБ)

Драйвер USB-UART(3.5 МБ)

Примеры проектов(22.68 МБ)

Полезное ПО от AntonAS Milandr_PLLv2.2(26 КБ)

Конвертер BMP to HEX array(72 КБ)

Габаритные размеры LDM-K1986BE92QI DXF(3.91 МБ)

Отзывы покупателей на LDM-K1986BE92QI-H

*
*
* Отображаться не будет
*
*

*   Поля обязательные для заполнения.
Обратите внимание, мы не публикуем отзывы:
– написанные ЗАГЛАВНЫМИ буквами;
– содержащие ненормативную лексику или оскорбления;
– не относящиеся к потребительским свойствам конкретного товара;
– рекламного характера (номера телефонов, icq, адреса, ссылки).
12.01.2022

Сергей

Организация:

ООО "Техно-ЧПУ"

Отличная отладка по доступной цене для МК отечественного производителя! Очень хотелось бы видеть еще в примерах работу с USB-host а точнее с usb флешь памятью.
12.09.2021

Владимир

Организация:

ТулГУ

Отличная плата с хорошей поддержкой, осваивается и программируется легко. Единственное пожелание разработчикам - в будущих версиях платы ставить джампер между выходом RxD микросхемы CAN-интерфейса и линией вывода PA7 микроконтроллера, потому как интерфейсная микросхема CAN наглухо притягивает его к земле и использовать этот вывод контроллера для других целей невозможно.
Удачи разработчикам!
11.05.2017

Андрей В

Организация:

ЦКБ Рубин, СПб

Замечательная плата. Все необходимое под рукой, документация на плату выполнена грамотно, все понятно. По мне так это одна из лучших отладок с которыми приходилось работать!
10.05.2016
spezialist
Запустил только ШИМ, все работает, к аппаратной части пока нареканий нет.
По поводу документации:
1) нет описания процесса программирования и отладки устройства с помощью st link, на поиск информации в разных местах уходит время;
2) нет цоколевки разъемов кита; опять же, по разводке можно отыскать, где что, но на это уходит время, которого нет.

Будьте внимательны к разработчикам, помогите им сэкономить время!
07.02.2015
SanTit
Впечатление хорошее, но кварц выдает частоту почти на 20% меньше заявленной (если что-то не работает с внешними устройствами — меряйте). Плюс маловато информационных материалов по работе вообще с данными процессорами/платами. Хотелось бы в конце концов увидеть качественные, продуманные обучающие сайты-курсы по подобным изделиям: цена/качество отличные для отечественной промышленности.
